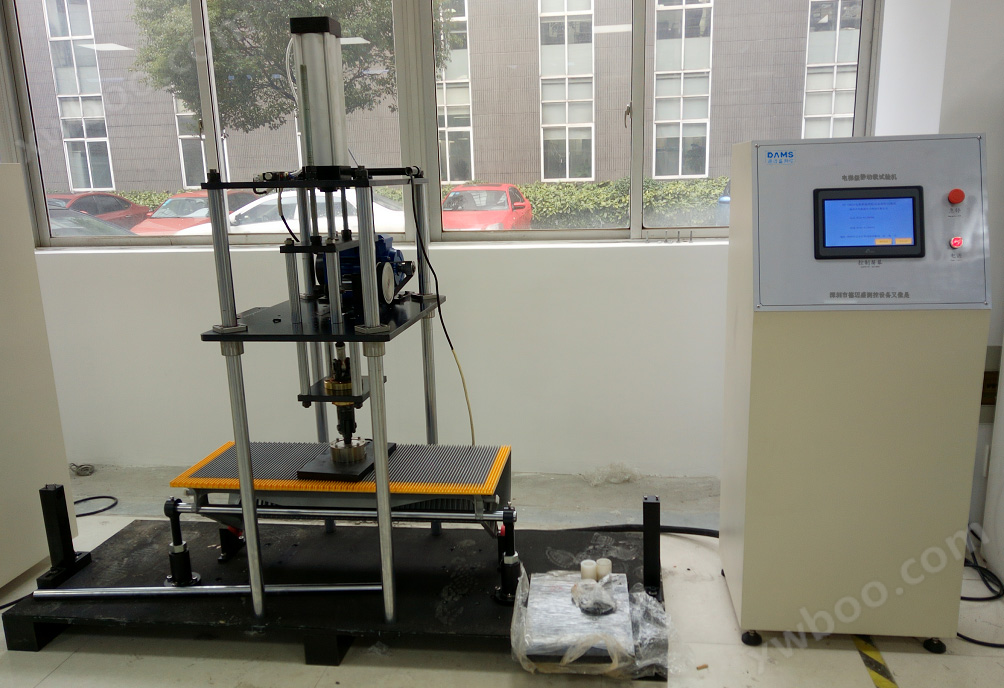

電梯級靜動載試驗機
?
圖片僅供參考
一、產品概述：適用于扶梯梯級及踏板的靜載測試和在一定的動載荷下的耐久性測試。
二、符合標準：按照GB16899-2011《自動扶梯和自動人行道的制造與安裝安全規范》標準要求設計制作。
三、技術參數：
1、控制方式：PLC控制，10吋真彩觸摸屏人機界面操作，
2、測試工位：一工位；
3、框架結構：采用方通焊接打磨噴涂；
4、測試驅動：伺服電機施壓，交流電機動態驅動；
5、靜載施力：伺服電機通過絲桿加力；
6、靜載范圍：500～3200N；
7、動載范圍：500～3200N；
8、動載加載：曲柄+上頂式進行壓力加載，偏心扭轉進行扭矩加載，交流電機驅動；
9、測試頻率：5～20Hz；
10、試驗次數：0~9999999，觸摸屏可設定；
11、試驗時間：標準要求內觸屏可設定；
12、檢測項目：扶梯梯級及踏板的靜載測試、動載荷下的耐久性測試、和動載荷下的等效扭轉耐久性測試；
13、樣品規格：長1400x寬500mm；
14、施力板規格：
14.1施力板I：L300mmXW200mmXH25mm；
14.2施力板II：L400mmXW300mmXH25mm；
14.3施力板III：φ250mmXH25mm；
15、安全防護：遇突變自動停機報警；
16、采集系統：獨立開發高頻采集；
17、設備尺寸（LXH）：2000mmX2000mmX1990mm；
18、設備重量：約1500Kg；
19、設備電源：AC380V 50Hz。
四、配置清單：
序號 |
產品（硬件/軟件）名稱 |
材質或工藝 |
數量 |
1 |
測試試驗臺 |
鋼制烤漆噴涂 |
1套 |
2 |
控制箱 |
鋼制烤漆噴涂 |
1套 |
3 |
觸摸屏 |
?10寸真彩 |
1套 |
4 |
控制PLC |
1套 |
|
5 |
伺服馬達 |
2.2KW配行星減速機 |
1套 |
6 |
交流電機 |
1.5KW10比 |
1套 |
7 |
高頻采集系統 |
1套 |
|
8 |
滾柱絲桿 |
1套 |
|
9 |
位移傳感器 |
1套 |
|
10 |
力值傳感器 |
輪輻式5KN |
1套 |
11 |
電器元件 |
1套 |
